Kako izračunati rashladno opterećenje za rashladni uređaj?

Proračun rashladnog opterećenja za rashladni uređaj je ključni korak u osiguravanju efikasnog rada bilo kojeg rashladnog sistema. Kao dobavljač rashladnih uređaja, iz prve ruke uverio sam se u važnost preciznih proračuna rashladnog opterećenja. U ovom blogu ću vas voditi kroz proces izračunavanja rashladnog opterećenja rashladnog uređaja, pružajući vam znanje i alate za donošenje informiranih odluka za vaše potrebe hlađenja.

Razumijevanje osnova rashladnog opterećenja

Prije nego što uđemo u proračune, bitno je razumjeti šta je opterećenje hlađenja. Opterećenje hlađenja odnosi se na količinu topline koju je potrebno ukloniti iz prostora kako bi se održala ugodna temperatura i nivo vlažnosti. Uključuje i osjetljivu toplinu (toplotu koju možete osjetiti) i latentnu toplinu (toplinu povezanu s vlagom u zraku).

Na rashladno opterećenje prostora utiče nekoliko faktora, uključujući:

• Popunjenost: Broj ljudi u prostoru stvara toplinu kroz tjelesnu toplinu i disanje.
• Oprema i uređaji: Elektronski uređaji, rasvjeta i druga oprema proizvode toplinu dok rade.
• Solar Radiation: Sunčeva svjetlost koja ulazi kroz prozore može značajno povećati toplinsko opterećenje u prostoru.
• Ventilacija: Količina svježeg zraka unesenog u prostor utječe na opterećenje hlađenja, jer će se možda morati ohladiti i odvlažiti.
• Building Envelope: Izolacija, prozori i vrata zgrade mogu smanjiti ili povećati prijenos topline između unutrašnjosti i eksterijera.

Korak 1: Odredite dimenzije prostora

Prvi korak u izračunavanju rashladnog opterećenja je mjerenje dimenzija prostora koji želite rashladiti. To uključuje dužinu, širinu i visinu prostorije. Ova mjerenja će vam pomoći da izračunate zapreminu prostora, što je bitno za određivanje količine zraka koju treba ohladiti.

Na primjer, ako imate pravougaonu prostoriju koja je duga 10 metara, široka 8 metara i visoka 3 metra, volumen prostorije bi bio:
[Zapremina = dužina \ puta širina \ puta visina = 10 m \ puta 8 m \ puta 3 m = 240 m^3]

Korak 2: Izračunajte osjetljivo toplinsko opterećenje

Osjetljivo toplinsko opterećenje je količina topline koju treba ukloniti da bi se snizila temperatura zraka u prostoru. Može se izračunati korištenjem sljedeće formule:
[Q_s = m \ puta c_p \ puta \ Delta T]
gdje:

• (Q_s) je osjetljivo toplinsko opterećenje (u vatima)
• (m) je maseni protok zraka (u kg/s)
• (c_p) je specifični toplotni kapacitet zraka (približno 1005 J/kg°C)
• (\Delta T) je temperaturna razlika između unutrašnjeg i vanjskog zraka (u °C)

Za izračunavanje masenog protoka zraka možete koristiti sljedeću formulu:
[m = \rho \ puta V]
gdje:

• (\rho) je gustina vazduha (približno 1,2 kg/m³ pri standardnim uslovima)
• (V) je zapreminski protok zraka (u m³/s)

Zapreminski protok zraka može se odrediti na osnovu zahtjeva za ventilaciju prostora. Na primjer, tipičan uredski prostor može zahtijevati ventilaciju od 0,1 m³/s po osobi.

Pretpostavimo da prostorija koju smo ranije izračunali ima brzinu ventilacije od 0,1 m³/s po osobi, a u prostoriji je 10 osoba. Zapreminski protok vazduha bi bio:
[V = 0,1m^3/s/osobi \puta 10 ljudi = 1m^3/s]

Maseni protok vazduha bi bio:
[m = \rho \ puta V = 1,2 kg/m^3 \ puta 1m^3/s = 1,2 kg/s]

Pretpostavimo i da je temperaturna razlika između unutrašnjeg i vanjskog zraka 10°C. Osetljivo toplotno opterećenje bi bilo:
[Q_s = m \ puta c_p \ puta \ Delta T = 1,2 kg/s \ puta 1005 J/kg°C \ puta 10 °C = 12060 W]

Korak 3: Izračunajte opterećenje latentne topline

Latentno toplinsko opterećenje je količina topline koju je potrebno ukloniti da bi se uklonila vlaga iz zraka u prostoru. Može se izračunati korištenjem sljedeće formule:
[Q_l = m \ puta h_{fg} \ puta \ Delta W]
gdje:

• (Q_l) je opterećenje latentne topline (u vatima)
• (m) je maseni protok zraka (u kg/s)
• (h_{fg}) je latentna toplota isparavanja vode (približno 2500 kJ/kg)
• (\Delta W) je razlika u omjeru vlažnosti između unutrašnjeg i vanjskog zraka (u kg/kg)

Odnos vlažnosti je masa vodene pare po jedinici mase suvog vazduha. Može se odrediti pomoću psihrometrijskog grafikona ili kalkulatora vlažnosti.

Pretpostavimo da je razlika u omjeru vlažnosti između unutrašnjeg i vanjskog zraka 0,005 kg/kg. Latentno toplotno opterećenje bi bilo:
[Q_l = m \ puta h_{fg} \ puta \ Delta W = 1,2 kg/s \ puta 2500000 J/kg \ puta 0,005 kg/kg = 15 000 W]

Korak 4: Izračunajte ukupno opterećenje hlađenja

Ukupno opterećenje hlađenja je zbir osjetljivog toplinskog opterećenja i latentnog toplinskog opterećenja. U našem primjeru, ukupno opterećenje hlađenja bi bilo:
[Q_{ukupno} = Q_s + Q_l = 12060W + 15000W = 27060W]

Korak 5: Razmotrite dodatne faktore

Osim osjetljivih i latentnih toplinskih opterećenja, postoji nekoliko drugih faktora koje bi možda trebalo uzeti u obzir pri izračunavanju rashladnog opterećenja. To uključuje:

• Solar Heat Gain: Količina topline koja ulazi u prostor kroz prozore može biti značajna, posebno u zgradama s velikim prozorima ili u sunčanoj klimi. Možete koristiti uređaje za zasjenjenje, kao što su rolete ili zavjese, kako biste smanjili dobivanje sunčeve topline.
• Toplotno opterećenje opreme: Elektronski uređaji, rasvjeta i druga oprema mogu generirati značajnu količinu topline. Obavezno uključite toplinsku snagu sve opreme u svoje proračune.
• Infiltracija: Propuštanje vazduha kroz pukotine i praznine u omotaču zgrade može povećati opterećenje hlađenja. Možete smanjiti infiltraciju zatvaranjem curenja zraka i poboljšanjem izolacije vaše zgrade.

Korak 6: Odaberite pravi rashladni uređaj

Nakon što ste izračunali ukupno opterećenje hlađenja, možete odabrati pravi rashladni uređaj za svoje potrebe. Prilikom odabira hladnjaka važno je uzeti u obzir sljedeće faktore:

• Kapacitet: Kapacitet rashladnog uređaja trebao bi biti dovoljan da zadovolji opterećenje hlađenja vašeg prostora. Pobrinite se da odaberete rashladni uređaj s kapacitetom koji je nešto veći od vašeg izračunatog rashladnog opterećenja kako biste uzeli u obzir budući rast ili promjene u vašim potrebama za hlađenjem.
• Efikasnost: Potražite rashladni uređaj koji je energetski efikasan kako biste smanjili svoje operativne troškove. Efikasnost rashladnog uređaja se obično mjeri njegovim koeficijentom učinka (COP), koji je omjer izlazne snage hlađenja i uložene energije.
• Pouzdanost: Odaberite rashladni uređaj renomiranog proizvođača s dokazanom pouzdanošću. To će vam pomoći da osigurate da vaš rashladni uređaj radi nesmetano i zahtijeva minimalno održavanje.

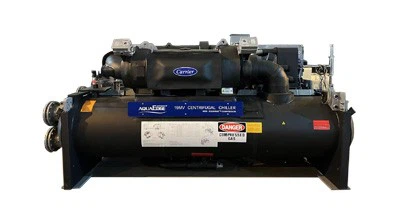

Kao dobavljač rashladnih uređaja, nudimo širok asortiman rashladnih uređaja koji će zadovoljiti vaše specifične potrebe. Neki od naših popularnih modela uključujuCarrier Centrifugal Chiller,Ekspanzioni ventil za Carrier 32GB404534, iTrane CVHG780 Centrifugalni rashladni uređaj sa vodenim hlađenjem.

Zaključak

Proračun rashladnog opterećenja za rashladni uređaj je složen proces koji zahtijeva pažljivo razmatranje nekoliko faktora. Prateći korake navedene u ovom blogu, možete precizno izračunati rashladno opterećenje vašeg prostora i odabrati pravi rashladni uređaj za vaše potrebe.

Ako imate bilo kakvih pitanja ili vam je potrebna pomoć pri izračunavanju rashladnog opterećenja za vaš rashladni uređaj, ne oklijevajte da nas kontaktirate. Tu smo da vam pomognemo da donesete pravu odluku za vaše potrebe hlađenja.

Reference

• ASHRAE priručnik - Osnove. Američko društvo inženjera grijanja, hlađenja i klimatizacije (ASHRAE).
• Priručnik za proračun rashladnog opterećenja. Carrier Corporation.
• Psihometrija za HVAC inženjere. Trane Company.
